Fréquences, canaux et antennes pour le drone

Une machine volante repose sur deux liaisons radio distinctes qui n’ont ni le même rôle, ni la même bande, ni les mêmes contraintes. La première transporte les ordres du pilote vers l’appareil. La seconde ramène l’image de la caméra vers le sol. Toute la question de la fréquence drone se joue dans la cohabitation de ces deux chaînes, et dans le partage de l’espace radio avec les autres pilotes présents sur le terrain. Comprendre cette organisation évite la moitié des pannes attribuées à tort au matériel.

Fréquence drone : les deux bandes qui structurent tout

La liaison de commande, celle qui relie la radio du pilote au récepteur embarqué, occupe le plus souvent la bande des 2,4 GHz. Elle transporte peu de données, quelques dizaines d’ordres par seconde, mais elle exige une fiabilité absolue : sa perte déclenche la sécurité de l’appareil. Les protocoles modernes sautent en permanence d’un canal à l’autre à l’intérieur de la bande, ce qui les rend très résistants aux perturbations ponctuelles. D’autres systèmes de commande travaillent plus bas en fréquence, autour de 900 MHz ou de 433 MHz selon les régions, avec une meilleure pénétration des obstacles au prix d’une bande passante réduite.

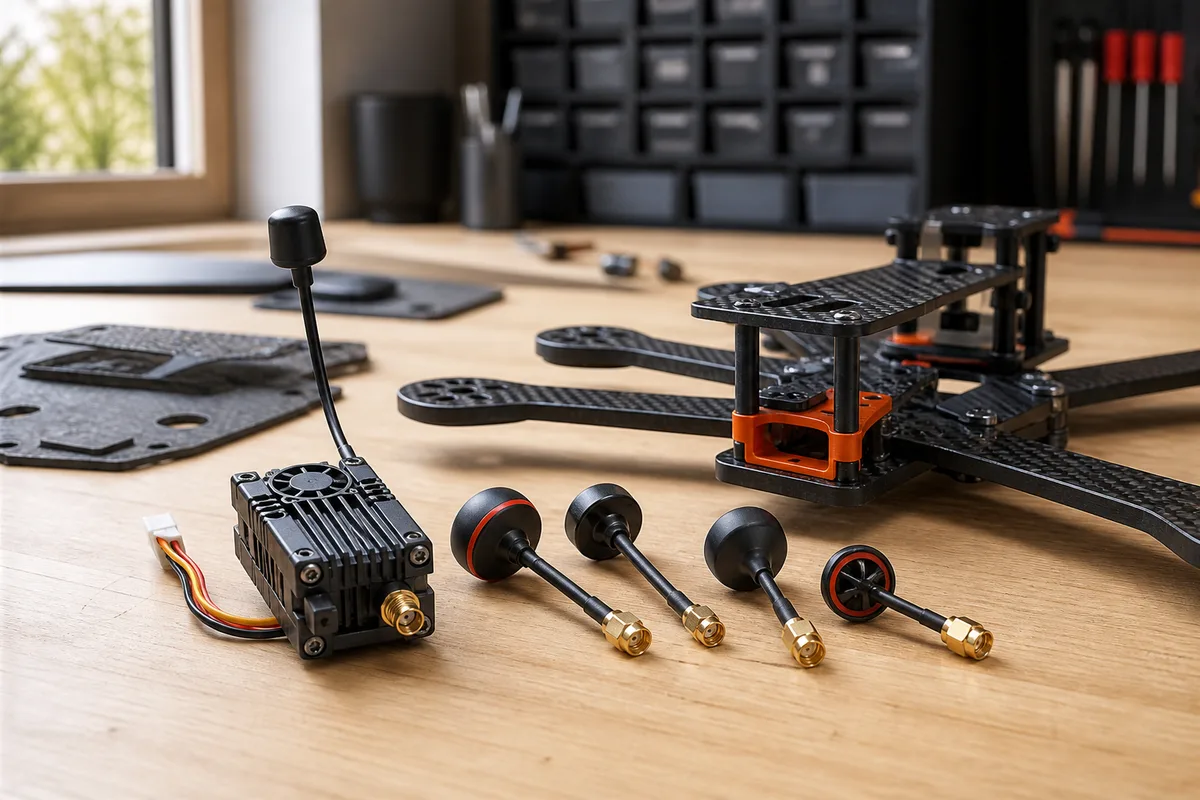

La liaison vidéo analogique, elle, occupe traditionnellement la bande des 5,8 GHz. Elle transporte un flux continu et gourmand, tolère très mal les obstacles, mais offre une latence quasi nulle : l’image arrive au masque du pilote sans le décalage qu’introduit une compression numérique. Cette latence minimale explique la longévité de l’analogique en vol de proximité et en course, malgré la montée des systèmes numériques.

Le point à retenir tient à leur indépendance. Une commande parfaite peut cohabiter avec une image détruite, et l’inverse se produit aussi. Diagnostiquer une panne suppose donc de traiter séparément les deux chaînes, au lieu de conclure trop vite à un défaut général de portée.

Une conséquence pratique en découle : la portée de commande dépasse presque toujours la portée vidéo. Le pilote perd donc l’image bien avant de perdre le contrôle, ce qui laisse une marge de manœuvre réelle. Ramener la machine en vol à vue, ou déclencher un retour automatique quand la machine en dispose, reste possible alors que le masque n’affiche plus que de la neige. Comprendre cette hiérarchie évite les réactions de panique qui transforment une simple coupure d’image en perte de l’appareil.

Les systèmes vidéo numériques modifient ce raisonnement sans le renverser. Ils délivrent une image nette là où l’analogique donnerait déjà du bruit, puis décrochent plus brutalement une fois la limite atteinte, sans zone de dégradation progressive. Le pilote y gagne en confort visuel et y perd le signal d’alerte que constituaient les premiers parasites.

Les quarante canaux vidéo et leur organisation

Les équipements vidéo de la bande 5,8 GHz se sont standardisés autour de cinq groupes de huit canaux, soit quarante positions au total. Ces groupes portent des noms hérités des premiers fabricants et se retrouvent, avec la même nomenclature, sur la quasi-totalité des émetteurs et des récepteurs du marché.

Deux notions comptent davantage que le numéro du canal lui-même. La première est l’écart entre canaux : deux émetteurs trop proches en fréquence se brouillent mutuellement, même si leurs numéros diffèrent. La seconde est le recouvrement entre bandes : certains canaux de deux groupes distincts pointent vers une fréquence identique ou presque, ce qui provoque des conflits incompréhensibles pour qui raisonne en numéros.

La Raceband a précisément été dessinée pour résoudre ce problème. Ses canaux sont répartis avec un écart régulier d’environ 37 MHz, ce qui permet de faire voler plusieurs machines simultanément avec un minimum d’interférences. Sur un terrain partagé, choisir ses canaux dans cette bande simplifie considérablement l’organisation.

Antennes : polarisation, gain et diagramme

Une antenne ne se choisit pas à la longueur, mais à la forme du volume qu’elle couvre. Le diagramme de rayonnement décrit cette forme : une antenne omnidirectionnelle arrose tout autour d’elle avec une zone morte au-dessus et au-dessous, une antenne directive concentre son énergie dans un secteur, avec un gain plus élevé au prix d’une couverture réduite.

La polarisation constitue le piège classique. Une antenne à polarisation circulaire existe en version droite et en version gauche, et les deux ne se parlent presque pas : associer une antenne droite embarquée à une antenne gauche au sol entraîne une perte de signal considérable, alors que tout paraît correctement câblé. Ce détail explique une part importante des déceptions rapportées par les débutants. La règle est simple : même sens de polarisation d’un bout à l’autre de la chaîne.

Le gain d’une antenne se lit lui aussi avec prudence. Une valeur élevée ne crée pas d’énergie : elle redistribue la puissance disponible dans un secteur plus étroit. Une antenne directive de fort gain, mal orientée, donne un résultat inférieur à une simple antenne omnidirectionnelle. Sur un poste de réception, la combinaison la plus robuste associe donc une omnidirectionnelle, qui couvre l’ensemble du terrain, et une directive tournée vers la zone d’évolution habituelle.

Le positionnement de l’antenne embarquée compte autant que son type. Une antenne plaquée contre le châssis en carbone perd une part importante de son rayonnement, le matériau se comportant comme un écran. La sortir du volume de la machine, la protéger d’un morceau de gaine et l’orienter à la verticale suffisent à transformer le résultat, sans aucune dépense.

Un dernier point mérite attention : ne jamais alimenter un émetteur vidéo sans son antenne. L’énergie qui ne part pas revient dans l’étage de sortie et le détruit en quelques secondes. Ce réflexe de vérification, avant chaque mise sous tension, épargne bien des réparations. Notre essai du masque FPV Eachine EV800D détaille l’autre extrémité de cette chaîne, celle de la réception à deux antennes.

Voler à plusieurs sans se brouiller

La cohabitation se prépare au sol, avant le premier décollage. La méthode qui fonctionne partout tient en quatre gestes. Noter le canal de chacun sur un papier ou un tableau. Choisir des canaux espacés, de préférence dans la même bande à écart large. Allumer les machines une par une, jamais toutes ensemble. Vérifier l’image de chaque pilote avant de mettre la suivante sous tension.

L’ordre d’allumage évite le scénario le plus fréquent : un émetteur qui démarre sur un canal déjà occupé et efface l’image d’un pilote en vol. Sur les terrains fréquentés, l’usage veut qu’un appareil ne soit jamais mis sous tension tant qu’une machine se trouve en l’air, sauf accord explicite entre pilotes.

La distance entre les postes de pilotage compte également. Deux récepteurs collés l’un à l’autre saturent mutuellement, même sur des canaux éloignés : quelques mètres d’écart suffisent à restaurer une réception propre. Le même phénomène s’observe entre l’émetteur vidéo d’une machine posée au sol et le masque d’un pilote assis à côté.

Puissance, portée et cadre applicable

La tentation d’augmenter la puissance d’émission pour gagner en portée conduit rarement au résultat espéré. Un signal plus fort sature davantage les récepteurs voisins, réduit l’autonomie de la machine et chauffe l’étage de sortie. Dans la majorité des situations, une antenne mieux choisie et mieux orientée apporte un gain supérieur à un doublement de puissance.

Le cadre applicable mérite ensuite une vigilance particulière. Les conditions d’utilisation des bandes radio en France relèvent de la réglementation nationale des fréquences, dont l’autorité de régulation des communications électroniques assure le suivi. Les niveaux autorisés, les bandes ouvertes au public et les restrictions d’usage y sont définis avec précision, et beaucoup d’équipements importés dépassent ce qui est admis sur le territoire. Vérifier la configuration de son matériel auprès des sources officielles reste le seul moyen fiable de se situer, aucun réglage d’usine ne valant garantie de conformité.

Cette question rejoint celle des règles de vol proprement dites, détaillées dans notre dossier consacré à la réglementation drone : catégories, hauteurs, zones et obligations du télépilote y forment un ensemble distinct des règles radio, mais tout aussi structurant pour la pratique.

Diagnostiquer une chaîne vidéo qui décroche

Quand l’image se dégrade, une méthode ordonnée fait gagner un temps considérable. Le premier test consiste à poser la machine à trois mètres du poste de réception, antennes visibles, et à observer. Une image déjà bruitée à cette distance désigne un problème matériel : connecteur mal serti, antenne endommagée, alimentation instable de l’émetteur.

Si l’image est propre au sol et se dégrade en vol, la piste change de nature. Un décrochage systématique au même endroit du terrain oriente vers un obstacle ou une zone d’ombre liée au relief. Une dégradation progressive avec la distance renvoie au bilan de liaison : type d’antenne au sol, orientation, hauteur du poste de réception. Une dégradation qui survient uniquement quand la machine s’incline fortement pointe vers la zone morte d’une antenne linéaire, corrigée par le passage à une polarisation circulaire.

Un carnet de terrain rend ici plus de services qu’un appareil de mesure. Noter à chaque sortie le canal utilisé, le type d’antennes montées et l’endroit précis des décrochages construit en quelques semaines une cartographie fiable du site. Les mêmes symptômes reviennent aux mêmes endroits, et les corrections efficaces se distinguent vite des fausses bonnes idées.

Reste le cas le plus déroutant : une image parfaite jusqu’au moment où les moteurs montent en régime. Le coupable est alors presque toujours électrique, un filtrage insuffisant sur l’alimentation de l’émetteur vidéo laissant remonter le bruit des variateurs. Les petites machines compactes y sont particulièrement sensibles, comme le montre notre essai du Mobula 7, où la propreté de l’alimentation conditionne directement la qualité du retour vidéo.
