Charger une batterie LiPo avec un iMAX B6

Le chargeur iMAX B6 accompagne les modélistes depuis assez longtemps pour être devenu une référence de fait, et sa notice d’origine, souvent traduite sommairement, laisse le débutant devant des menus qu’il n’ose pas valider. Charger un pack au lithium ne présente pourtant aucune difficulté dès lors que trois paramètres sont compris : la chimie de l’accumulateur, son nombre d’éléments et le courant demandé. Voici la marche à suivre complète, les réglages qui comptent réellement, et les erreurs qui abîment un pack ou provoquent un incident.

Ce que l’iMAX B6 sait faire

Le boîtier appartient à la famille des chargeurs dits universels : il gère plusieurs chimies d’accumulateurs, mesure la tension de chaque élément d’un pack au lithium grâce à sa prise d’équilibrage, et affiche en temps réel le courant, la tension et la capacité injectée. Les versions classiques annoncent une puissance de charge de l’ordre de cinquante watts et un courant maximal de cinq ampères, valeurs suffisantes pour la très grande majorité des packs de modélisme.

Un point mérite d’être clair d’emblée : l’appareil ne fonctionne pas sur le secteur seul. Il réclame une alimentation continue, dans une plage de l’ordre de onze à dix-huit volts, fournie soit par un bloc dédié, soit par une batterie de voiture. Les coffrets vendus avec un bloc intégré existent, mais beaucoup d’exemplaires circulent sans alimentation, ce qui déroute à la première mise en service.

La popularité de ce modèle a une contrepartie : les copies sont nombreuses et leur qualité varie fortement. Un exemplaire dont l’affichage indique des tensions incohérentes entre éléments, ou dont le ventilateur reste muet en charge soutenue, mérite une méfiance immédiate.

Brancher : alimentation, cordons et prise d’équilibrage

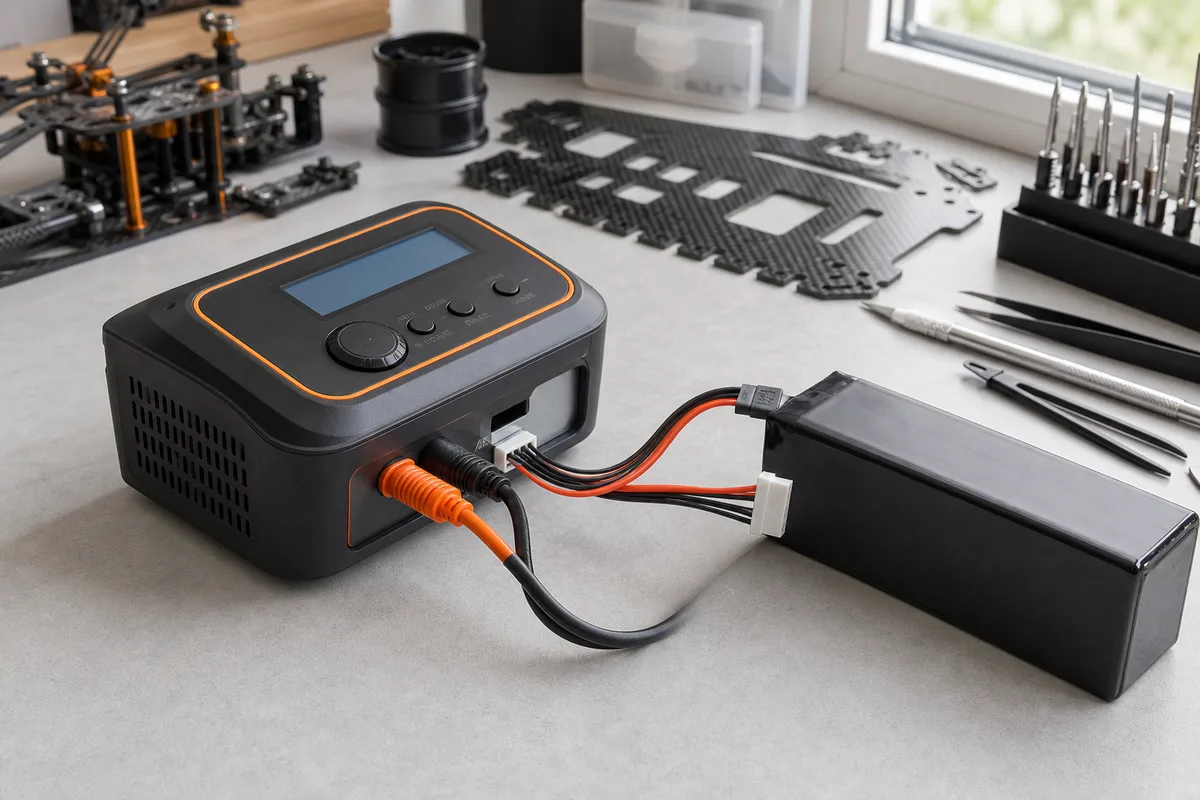

L’ordre de branchement suit une logique simple. L’alimentation se connecte en premier, chargeur éteint. Le cordon principal se relie ensuite au chargeur, puis au pack, en respectant scrupuleusement les polarités. La prise d’équilibrage vient en dernier, enfichée sur le connecteur correspondant au nombre d’éléments du pack.

Cette petite prise blanche à plusieurs contacts constitue la clé de tout le système. Elle donne au chargeur un accès individuel à chaque élément, ce qui lui permet de mesurer et de corriger les écarts. Un pack chargé sans elle reste un pack chargé à l’aveugle : la tension globale peut paraître correcte alors qu’un élément est très en dessous des autres.

Le détrompage de cette prise n’est pas absolu sur tous les packs. Vérifier son sens avant de l’enfoncer évite un court-circuit franc, incident rare mais spectaculaire. Un connecteur qui résiste anormalement indique presque toujours un mauvais sens ou un mauvais emplacement.

Les cordons méritent enfin un contrôle régulier. Les pinces crocodiles fournies en série conviennent au dépannage, beaucoup moins à un usage répété : un cordon terminé par le connecteur réellement utilisé sur les packs supprime une source constante de faux contacts et de mesures erratiques.

Les réglages qui comptent : chimie, éléments, courant

Trois réglages déterminent la totalité de l’opération, et une erreur sur l’un d’eux suffit à détruire un accumulateur. La notice de l’iMAX B6 les présente dans un ordre qui n’aide pas toujours ; les prendre dans celui-ci évite les hésitations.

La chimie vient en premier. Un pack au lithium polymère standard se règle sur le programme correspondant. Les variantes au lithium fer phosphate, reconnaissables à leur tension différente, exigent leur propre programme : les confondre conduit à une surcharge ou à une charge incomplète. Le marquage figure sur l’étiquette du pack.

Le nombre d’éléments vient ensuite. Un pack se décrit par sa configuration : deux éléments en série pour une tension nominale de 7,4 volts, trois pour 11,1 volts, quatre pour 14,8 volts. Le chargeur détecte cette valeur, mais il faut impérativement vérifier qu’elle correspond à l’étiquette avant de lancer l’opération. Un désaccord entre l’affichage et le pack signale un élément défaillant ou une prise d’équilibrage mal branchée.

Le courant de charge, enfin, se règle en ampères. La règle usuelle consiste à charger à une valeur égale à la capacité du pack, ce que les modélistes appellent une charge à 1C : un pack de 2 200 mAh se charge donc à 2,2 ampères. Certains accumulateurs acceptent davantage, mais la charge lente reste toujours plus douce pour la durée de vie.

Les packs à un seul élément, comme ceux qui équipent les micro-machines décrites dans notre essai du Mobula 7, se traitent plus commodément sur un chargeur multiport dédié : leur faible capacité et leur nombre rendent le passage un par un sur un chargeur unique fastidieux.

Charge, équilibrage et mode stockage

Le lancement demande une validation en deux temps. Une pression longue sur la touche de démarrage affiche un écran de contrôle qui compare le nombre d’éléments détecté avec celui réglé. Une seconde validation lance réellement l’opération. Cette double confirmation existe précisément pour attraper l’erreur la plus dangereuse : un pack à trois éléments réglé sur quatre.

La navigation dans les menus déroute au début, l’iMAX B6 ne comptant que quatre touches. Une touche fait défiler les programmes, deux autres modifient la valeur sélectionnée, la dernière valide ou lance. Passer cinq minutes à parcourir les menus, chargeur alimenté mais aucun pack connecté, vaut mieux qu’une manipulation hésitante avec un accumulateur au bout du cordon.

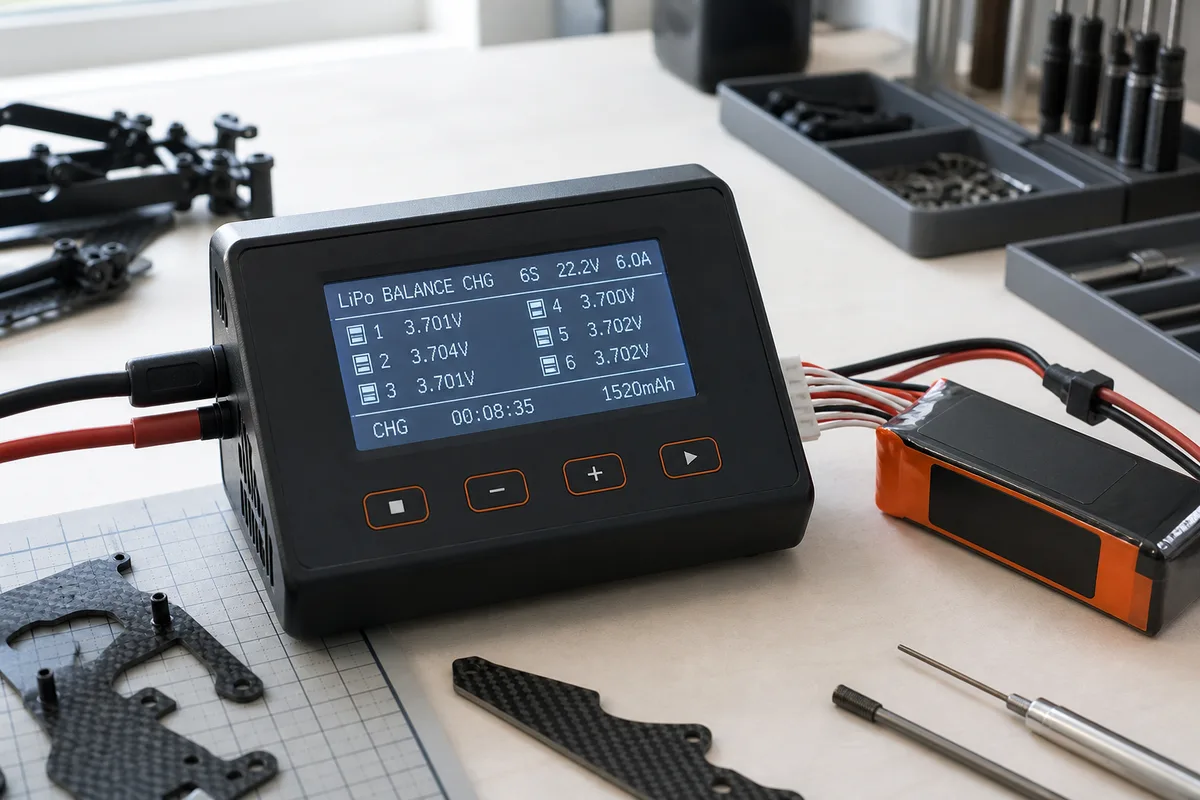

La charge équilibrée doit devenir le mode par défaut. Elle demande un peu plus de temps que la charge simple, mais elle maintient les éléments à un niveau homogène. Un écart qui se creuse entre éléments d’une session à l’autre signale un pack en fin de vie, information qu’une charge non équilibrée ne donne jamais.

Le mode stockage constitue la fonction la plus négligée et la plus utile. Un accumulateur au lithium laissé pleinement chargé pendant des semaines vieillit nettement plus vite qu’un accumulateur ramené à une tension intermédiaire. La règle pratique tient en une phrase : un pack qui ne servira pas dans les jours qui viennent se met en stockage. Sur une flotte de packs, cette habitude change radicalement la durée de service de l’ensemble, comme le constatent les utilisateurs de machines gourmandes en accumulateurs, tel l’appareil décrit dans notre essai du Snaptain SP7100.

La fonction de décharge complète l’ensemble sur le plan du diagnostic. Décharger un pack à courant modéré et lire la capacité restituée révèle son état réel : un accumulateur qui rend nettement moins que sa capacité annoncée a vieilli, quelle que soit son apparence extérieure.

Les erreurs qui coûtent un pack

La première erreur, et la plus grave, consiste à régler un nombre d’éléments supérieur à celui du pack. Le chargeur applique alors une tension excessive, l’accumulateur gonfle et peut s’enflammer. La vérification de l’écran de confirmation, à chaque charge, sans exception, élimine ce risque.

La deuxième erreur consiste à charger un pack endommagé. Un accumulateur gonflé, percé, ayant subi un choc violent ou une décharge profonde ne se recharge pas : il se met à l’écart, dans un contenant non inflammable, en attendant d’être déposé dans une filière de collecte adaptée. Aucune économie ne justifie ce risque.

La troisième erreur porte sur la surveillance de charge. Une charge ne se laisse pas sans surveillance, ni la nuit, ni pendant une absence. Un sac de charge résistant au feu, posé sur une surface non combustible et à l’écart de tout matériau inflammable, constitue une précaution de base que tout modéliste finit par adopter.

La quatrième erreur, plus discrète, consiste à charger un pack encore chaud au sortir d’une session. Laisser l’accumulateur revenir à température ambiante avant de le remettre en charge évite un stress inutile. Cette patience s’applique tout autant aux packs de voitures radiocommandées, comme celui de la machine décrite dans notre essai de la WLtoys 144001, qu’aux packs de machines volantes.

Entretenir ses accumulateurs sur la durée

Un pack bien traité tient plusieurs centaines de cycles ; le même pack malmené en rend une fraction. Quatre habitudes font l’essentiel de la différence.

La première consiste à ne jamais descendre trop bas en vol ou en roulage. Le repère fiable reste le comportement de la machine : dès que la puissance faiblit nettement, la session est terminée. La deuxième consiste à charger à un courant raisonnable, sans céder à la tentation de la charge rapide systématique.

La troisième porte sur le stockage, déjà évoqué, avec une nuance : le lieu compte autant que la tension. Un endroit frais, sec, à l’écart de toute source de chaleur et dans un contenant non inflammable, prolonge la vie des accumulateurs bien plus que n’importe quel réglage.

La quatrième relève de la traçabilité. Numéroter ses packs et noter le nombre de cycles, ne serait-ce que par une marque au feutre, permet de retirer du service un accumulateur fatigué avant qu’il ne devienne un problème. Une fiche de suivi sommaire, tenue dans la boîte de transport, suffit largement pour un usage de loisir et évite bien des mauvaises surprises en début de saison.
